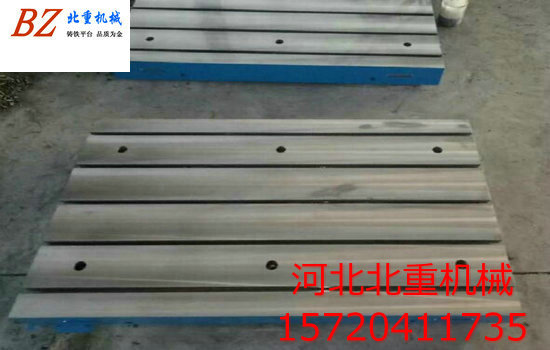

目睹一下鑄鐵T型槽平臺精妙絕倫的生產流程
鑄鐵T型槽平臺表面可以有孔或T型槽，用來固定工件，和清理加工時產生的鐵屑或放以固定銷。也可以設計成平面。鑄鐵T型槽平臺要有耐磨，穩定的使用優點，所以在制作上采用高強度鑄鐵，所有的生產流程都是嚴格的按照相關行業標準來執行，所以鑄鐵T型槽平臺的使用壽命是很長的，即便是出現了磨損也是可以通過人工刮研來進行修復。今天咱們就一起走進河北北重的生產車間去目睹一下鑄鐵T型槽平臺讓人精妙絕倫的生產流程。
鑄鐵T型槽平臺生產技術流程：
1，鑄鐵T型槽平臺制造執行標準：GB4986-85標準與JB/T7974-1999標準。
2，鑄鐵T型槽平臺鑄件采用水泥砂鑄造，材質為HT250，材質嚴格按GB9439-2010規定制作；鑄件尺寸公差按GB6414-1999標準執行。
3，鑄鐵T型槽平臺上設有T型槽，按圖紙要求制作，安裝時出口可放入T型固定螺栓。T型槽按GB158-1996標準執行。
4，鑄鐵T型槽平臺的安裝布置方式及位置嚴格按土建圖施工，整體平面安裝后上平面與地坪齊平（±0.000）。
5，鑄鐵T型槽平臺工作面加工與T型槽粗糙度Ra≤3.2，其它加工面Ra6.3，執行標準GB1031-2009；鑄鐵平板上平面度誤差與垂直度誤差必須滿足圖紙要求。
6，工作表面硬度為HB180-240，抗拉強度≥220.Mpa,時效處理。
7，采用鑄造工藝，嚴格控制鑄件五大元素的成份及含量，鑄件表面平整無裂紋、無縮孔、無夾灰渣。表面缺陷按照標準處理。
8，在鑄造過程中必須保證兩次回火處理。第壹次：在鑄件毛坯檢驗合格后回火處理，消除鑄造應力。第二次：在毛坯粗加工完成后進行回火處理，消除機加工壞鑄件平衡態所產生的應力。
9，鑄鐵T型槽平臺的加工成品尺寸按GB2822-2005標準執行，精度計量檢定規程按JJG117-2005標準和形位公差按8級GB1***標準執行。
10,鑄鐵T型槽平臺加工表面做防銹油刷涂，鑄件外表面不加工須批膩、磨光，地錨器凹面處涂防銹漆；表面平整光亮。鑄件內表面均需涂防銹漆；
11,鑄鐵T型槽平臺的工作面與側面及相鄰兩側面的垂直度公差為0.1mm,
12,鑄鐵T型槽平臺具有足夠的強度及承載能力，其承載力≥300KV/㎡.
13,主要配置：地鉚器及相應配件
14,鑄鐵T型槽平臺主要技術參數和要求：試驗平臺單塊加工后保證圖紙要求的精度，拼接后達到使用要求；所有工件在本廠鑄造加工。
鑄鐵T型槽平臺的生產時，進行生產的第壹步很重要，就是要能夠進行準確的繪制，對于自己所需要的機器進行大體的繪畫，這樣才能夠有大體的輪廓，在進行加工的過程之中，外觀檢測和加工檢驗這些都是十分重要的，其次就是關于鑄鐵T型槽平臺工件的調整檢驗和校正，當然，還有在生產過程中的涂漆工作，這些工作。
對于機械設備的生產也比較重要，才能夠順利入庫，對于T型槽平臺，它有承重方面的要求，要根據相關的重量，來確定他在這樣的負荷下彎曲的程度，為了方便人們理解，這樣的機器在正常工作的時候，在不影響其他機器發揮作用的情況下，正常發揮作用。
